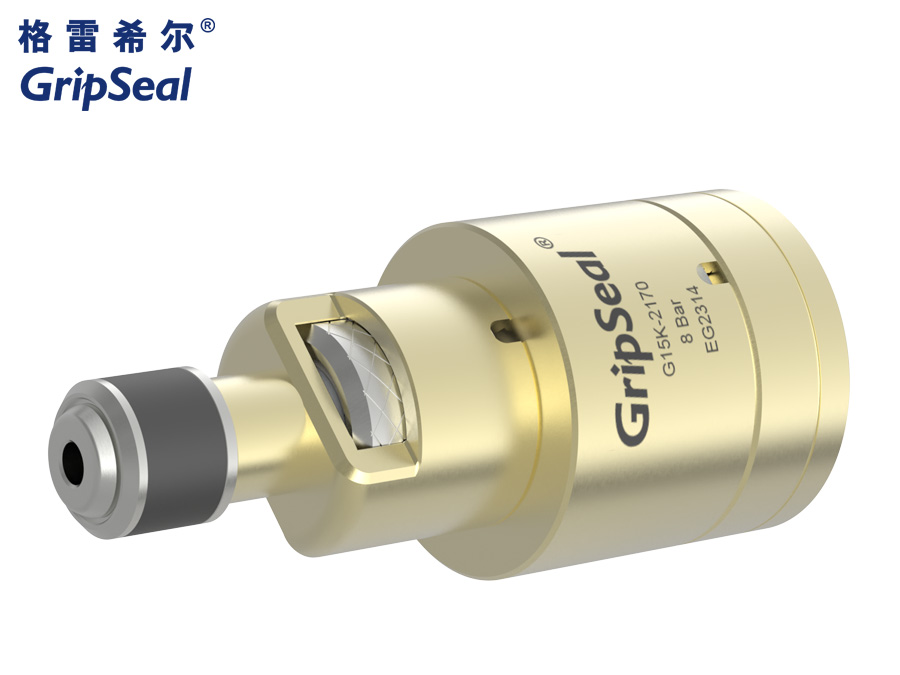

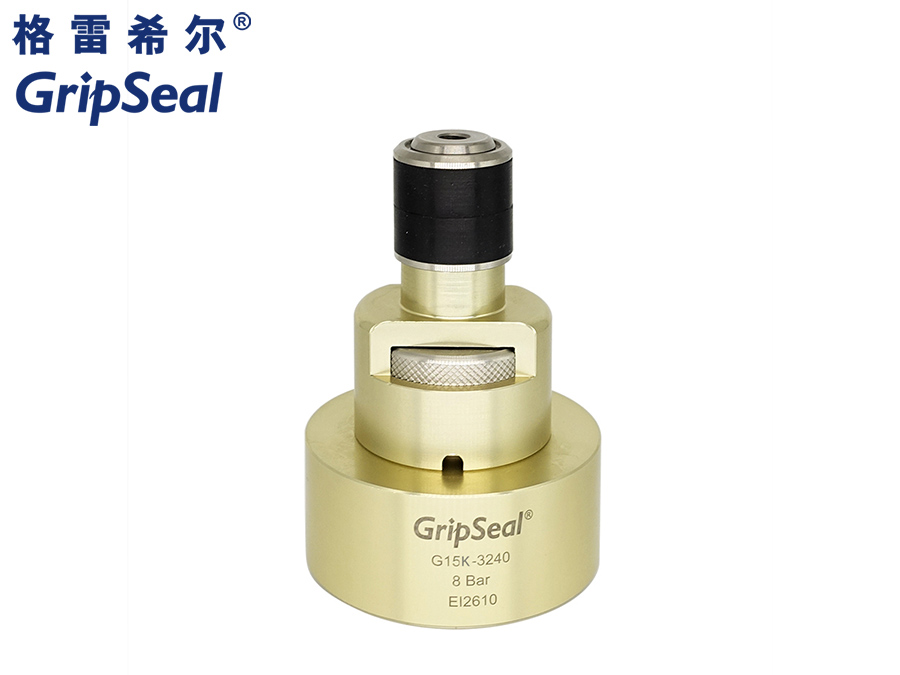

氣動接頭G15K系列

格雷希爾GripSeal 氣動接頭G15K系列，自動化快速接頭，使用氣壓來脹緊密封圈，適用于多種管口、孔。內脹式設計，密封圈膨脹于管壁形成良好的密封接頭面，從而達到密封連接的效果。配合自動化夾具設備，應用于自動化生產線，可提高測試效率。獨特的快換密封圈式設計，讓批量生產過程中自動化接頭的維護工作更加便捷，只需輕輕一壓，即可拆開密封圈更換裝置，讓氣動接頭效率更高。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到8Bar
密 封 范 圍：	10mm-34mm
插 入 深 度：	1,2號主體：15mm，3,4號主體：30mm
流 量 接 口：	M5；G1/8
主 體 材 料：	鋁合金
密封圈材質：	氯丁橡膠，硅橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	氣動接頭G15K系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

氣動接頭G15K系列更換密封圈視頻

產品特點

OPERATION PARAMETERS

內脹式密封： 使用氣壓來脹緊密封圈膨脹形成密封	快速更換： 密封圈快速更換，降低維護時間	標準螺紋孔： 驅動孔、測試孔、固定孔均采用標準螺紋	體積小巧： 內部結構緊湊，外形小巧，使用范圍廣	自動化操作：效率更高，測試結果更穩定

更換密封圈步驟

OPERATION METHOD

步驟一 按下銀色按鍵，接頭前端會自動彈出，此處注意組件彈起散落	步驟二 拔出舊密封圈組件，將準備好的新密封圈組件套上去	步驟三 將套上去的密封圈組件往下按下，當聽見“嘚”聲時即代表已安裝好

應用案例

APPLICATION CASES

醫療塑料管測試	工業自動化測試	自動化接頭
