EOL測試電接器就選格雷希爾E10系列

編輯：格雷希爾GripSeal

EOL測試是新能源行業必不可少的產品檢測之一，主要針對電池PACK包箱體漏電檢測、絕緣電阻檢測、耐壓檢測、充電功能檢測、仿真信號輸入等等一系列測試。然而復雜的測試也對應著復雜的操作，格雷希爾E10系列電連接主打快速連接，多種測試集合一次連接。

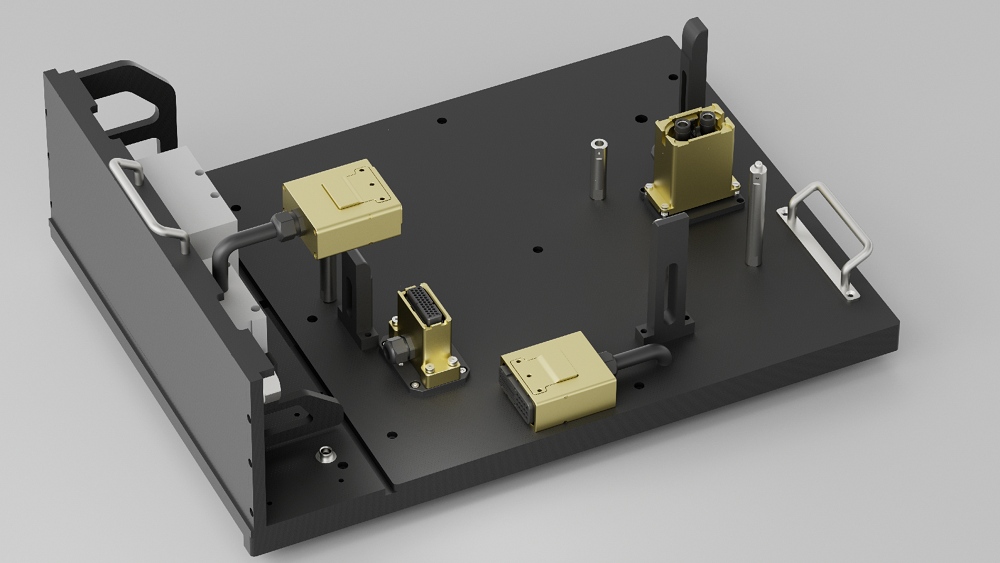

格雷希爾E10系列電連接器，為高頻率測試（典型10萬次插拔壽命）設計的一種測試快速連接器，可以配合C9對接板用于自動化/半自動化測試需要。

一個典型的電驅動測試可能包含：

1. 1-2個低壓信號

2. 大電流驅動接口

3. UVW銅排或是插針電源口

4. 一些夾片類型的接口

以上都是常見的電驅動測試類型，通常情況下，不同測試類型、要求、產品形狀都要用相應的連接器來將產品和檢測設備連接起來，或者需要反復插拔對接，格雷希爾GripSeal電連接器E10系列高插拔設計，每一個插針和插孔都緊密接觸，避免虛接導致測試不準。特別是針對托盤/自動化測試應用非常友好，避免多工位操作或一工位多操作步驟，效率低的情況。托盤連接能有效一次連接多個測試應用，效率高，穩定性好。

下面是格雷希爾E10系列電連接器在新能源汽車行業應用的實例，分享給大家：

1. 低壓信號接頭E10電連接器，主要用于4針到72針不等的各種中低電流的應用，主要是探針母頭的方式。如下圖所示：

低壓信號E10探針型電連接器，客戶產品端是標準的插針接口，只需要了解相應的插針數量、測試類型、插針規格等即可給出對應快速連接方案。格雷希爾GripSeal采用工程師采用獨特的設計方式，有效提升插拔可靠性和電測試性能的可靠性。

2、驅動大電流E10電連接器

大電流E10電連接器，主要是為驅動電流或UVW電源接口設計的，采用高壽命鍍金或是鍍銀線簧孔，配合特定的卡扣和絕緣設計，能滿足高壓絕緣、以及高壽命插拔的需求。此款連接器帶互鎖功能，確保在測試過程中高壓接口連接緊密，避免因誤操作或其他情況導致危險事故。

更多新能源EOL測試電接器規格型號，請聯系格雷希爾GripSeal工作人員！
