快速密封接頭G70系列在VDA接口上的應用

編輯：格雷希爾GripSeal

新能源液冷接口常用標準為VDA陽接頭，在電池包、電控箱、電機上的液冷管口都需要。然而在給相應產品做氣密測試或老化測試式，需要有操作便捷的快速密封接頭協助密封連接VDA管口和測試設備。

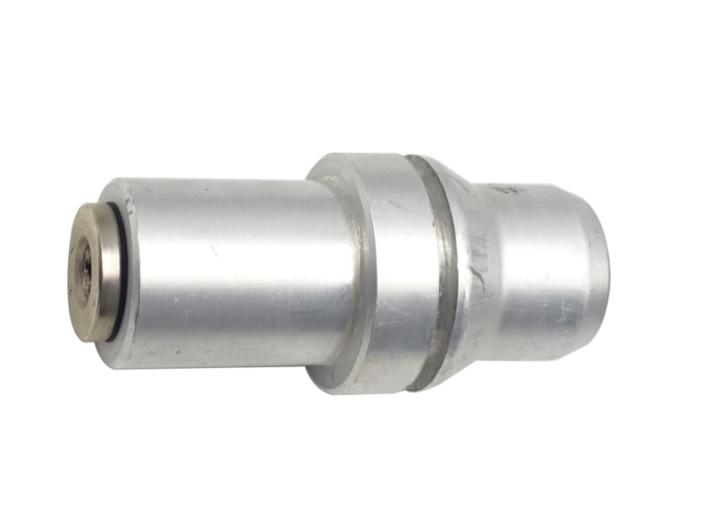

VDA接口的管如下所示

在做G70系列快速密封接頭在VDA氣密性測試和老化測試時，如何快速高效的連接？

G70R系列快速密封接頭根據VDA產品的特性，通過4片爪牙來抓取管子的凹槽，4片爪牙的中間可以錯開加強筋的凸起部分，防止干涉，在爪牙的前端內嵌了高分子塑料爪牙，并在管口接觸的地方采用鑲嵌塑料襯套的方式，防止對VDA口管口產生劃痕。充分考慮操作實用性和應用要求，可以打壓氣密測試或老化測試通水等，一插一拔即可實現密封連接和斷開，操作簡便輕松。

G70R系列快速密封接頭的特性：

1、滑套式操作

操作簡單，輕輕一推即可完成對VDA管口的連接，殼體外有網紋滾花，增加手持摩擦力便于操作

2、徑向密封

密封可靠，承壓10Bar，符合新能源行業測試要求。并且對易損件密封圈做了易更換設計，定期更換密封圈維護簡單。

3、316不銹鋼結構

主體上采用316不銹鋼結構，結實耐用，不易變形。

4、L型設計

從側面進氣或者通液體測試，可以有效的減少產品的長度，避免空間有限的產品產生的干涉。

5、鎖扣設計

連接上產品，轉動尾端15°左右，可以把產品鎖死，防止誤操作帶來的接頭脫落。

格雷希爾GripSeal快速密封接頭G70系列，針對新能源行業VDA液冷管口快速連接，不斷研發創新。操作簡單，快插方式連接或斷開，并且不會對產品外觀有劃傷。有相關應用，都可以聯系格雷希爾，大量標準品現貨儲備，有強度自研團隊和加工車間，非標定制密封連接解決方案。
